Chiuloasa Neechipata Motor Yanmar 4TNV106 / Komatsu S4D106 — Cod OEM 723907-11100 | Pistons.ro

Descriere

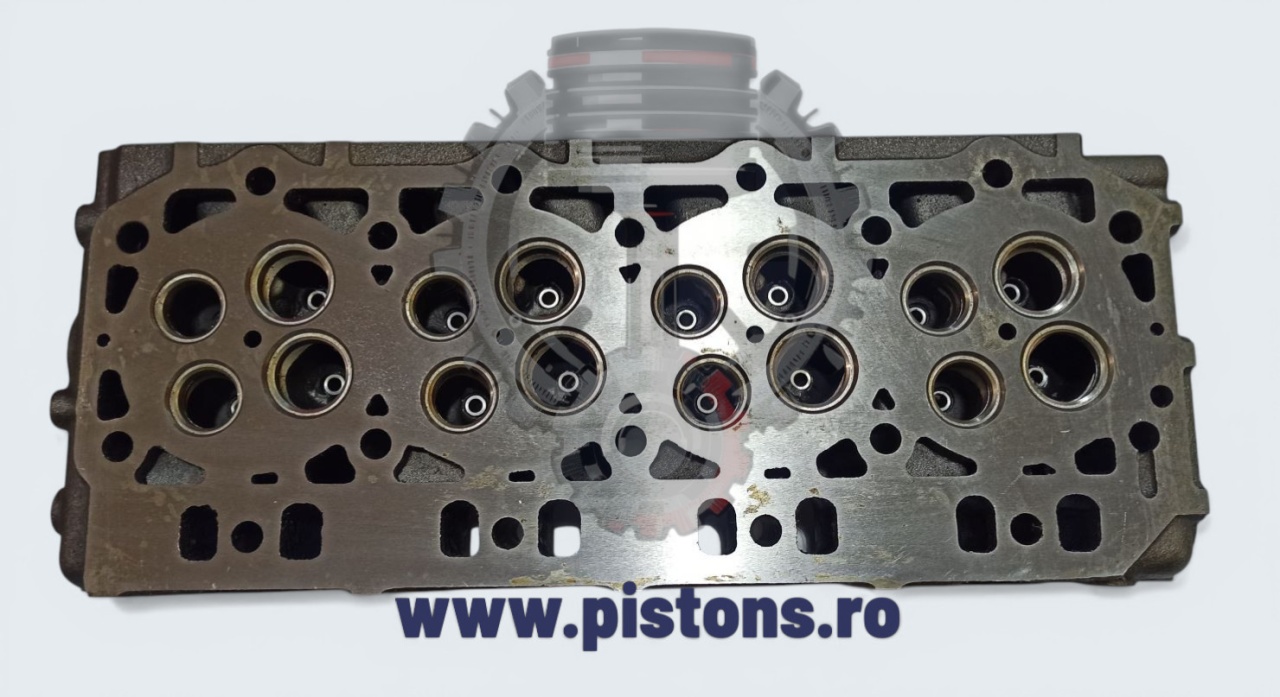

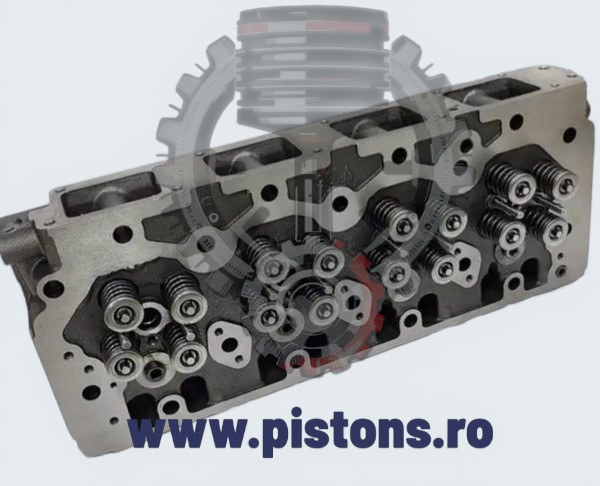

Chiuloasa neechipata pentru motorul Yanmar 4TNV106 si echivalentul sau Komatsu S4D106 este componenta esentiala care sigileaza camera de ardere si sustine ansamblul de supape. Aceasta chiulasa este fabricata la standarde OEM, oferind compatibilitate precisa cu motoarele Yanmar 4TNV106, 4TNV106T si Komatsu 4D106 / S4D106 — motoare diesel industriale in 4 cilindri, racite cu apa, cu capacitate de 4.412 L si configuratie 16 valve (4 supape per cilindru) .

Important: Yanmar 4TNV106 si Komatsu S4D106 sunt acelasi motor, produs de Yanmar pentru Komatsu. Codurile de piesa sunt interschimbabile intre cele doua branduri .

Disponibila acum pe Pistons.ro cu livrare rapida in Romania.

Specificatii Tehnice

• Cod OEM principal: 723907-11100

• Coduri alternative: 72390711100, YM723907-11100, YM72390711100, 123907-11700, 12390711700, 186629

• Motoare compatibile: Yanmar 4TNV106, 4TNV106T, 4TNV106-GGB1, 4TNV106-S2FA, 4TNV106T-GGB1, 4TNV106T-XTBL, Komatsu 4D106, S4D106-2WFB, S4D106-2SFC, S4D106-2SFA

• Configuratie: 4 cilindri, 16 valve (4 supape/cilindru)

• Capacitate cilindrica: 4.412 L (4412 cc)

• Alezaj × Cursa: 106 × 125 mm

• Putere maxima: 67.7 kW (90.8 HP) / 2500 rpm

• Sistem injectie: Injectie directa (DI)

• Greutate motor (uscata): aproximativ 320 kg

Utilaje Compatibile

Motorul Yanmar 4TNV106 / Komatsu S4D106 este utilizat pe scară largă in echipamente de constructii, incarcatoare compacte si utilaje speciale :

Excavatoare Komatsu:

• PC95R-2 (excavator)

• PC110R-1 (excavator mediu)

• PW95R-2 (excavator mobil)

• PW110R-1 (excavator mobil)

• WB91R-2

Buldoexcavatoare Komatsu:

• WB93R-2

• WB97R-2

• WB97S-2

• WB98A-2

• WB140-2N

• WB140PS-2N

• WB150-2N

• WB150AWS-2N

• WB150PS-2N

Incarcatoare compacte (Track Loaders):

• Gehl: CTL60, CTL80

• Mustang: MTL16, MTL25

• Takeuchi: TL150

Echipamente speciale:

• Komatsu Hydra Screen: BM393, BM595, BM798

• RCG Power: R-YM50, R-YM60

Instructiuni de Montaj

Montajul chiulasei necesita atentie deosebita pentru a asigura etansarea corecta si durabilitatea motorului. Iata pasii esentiali si specificatiile pentru motorul Yanmar 4TNV106 :

1. Pregatire

• Curatati perfect suprafata blocului motor — fara impuritati, zgarieturi sau resturi de garnitura veche

• Verificati planeitatea chiulasei; deformarile necesita rectificare sau inlocuire

• Folositi intotdeauna o garnitura de chiulasa noua — pentru 4TNV106 se recomanda garnitura MLS (Multi-Layer Steel) ranforsata, cod 123907-01350

2. Montaj si Strangere

• Lubrifiati suruburile chiulasei cu ulei de motor

• Strangeti suruburile in secventa corecta, de la centru spre exterior (ordine “in stea” cu 8 puncte pentru motor 4 cilindri)

• Cuplu de strangere in 3 etape :

  • Etapa 1: 50 N·m (37 lb-ft)

  • Etapa 2: 70-75 N·m (52-55 lb-ft)

  • Etapa finala: 118 – 128 N·m (87 – 94 lb-ft)

• Atentie: Respectati etapele de strangere pentru a evita fisurarea blocului motor

3. Reglaj Supape (dupa montaj)

• Reglati jocul supapelor conform specificatiilor producatorului

• Verificati etansarea corecta a supapelor

4. Testare

• Verificati planeitatea chiulasei inainte de montaj

• Asigurati-va ca suprafetele de etansare sunt curate si fara defecte
