Chiuloasa Neechipata Motoare Yanmar 3TNE74 / Komatsu 3D74 — OEM 719623-11700 / 119624-11741 | Pistons.ro

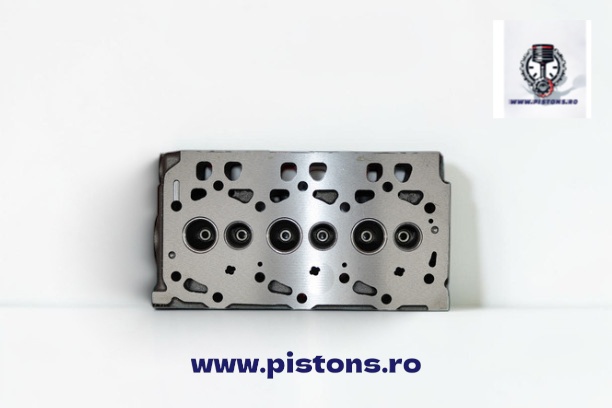

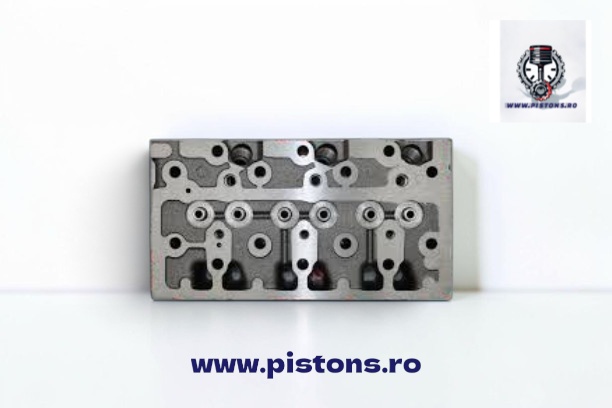

Chiuloasa neechipata pentru motoarele Yanmar 3TNE74 si Komatsu 3D74E este componenta esentiala care sigileaza camera de ardere si sustine ansamblul de supape. Aceasta chiulasa este fabricata la standarde OEM, oferind compatibilitate precisa cu motoarele diesel industriale din seria TNE — motoare in 3 cilindri, racite cu lichid, cu sistem de combustie tip swirl pre-combustion chamber si injectie indirecta .

Important: Yanmar 3TNE74 si Komatsu 3D74E sunt acelasi motor, produs de Yanmar pentru Komatsu. Codurile de piesa sunt interschimbabile intre cele doua branduri .

Disponibila acum pe Pistons.ro cu livrare rapida in Romania.

Specificatii Tehnice

• Coduri OEM: 719623-11700, 119624-11741

• Coduri alternative: 71962311700, 11962411741, YM719623-11700, YM119624-11741, YM71962311700, YM11962411741

• Motoare compatibile: Yanmar 3TNE74, 3TNE74C, 3TNE74-AD, 3TNE74-AF, 3TNE74-AK, 3TNE74-BME, 3TNE74-ENYBC, 3TNE74-NYB8, 3TNE74-ENY88, 3TNE74-ENY8C, Komatsu 3D74E, 3D74E-N3A, 3D74E-N3AB, 3D74E-3A, 3D74E-3B, 3D74E-3C

• Configuratie: 3 cilindri in linie, racit cu lichid, 4 timpi

• Alezaj × Cursa: 74 × 78 mm

• Capacitate cilindrica: 1.006 L (1006 cc)

• Raport de compresie: 23.0

• Ordine de aprindere: 1-3-2

• Putere maxima: 16.6 – 19.1 kW (22.3 – 25.6 HP) in functie de varianta

• Sistem de combustie: Special swirl pre-combustion chamber

• Inaltime nominala: 58.00 mm

Utilaje Compatibile

Motorul Yanmar 3TNE74 / Komatsu 3D74E este utilizat pe scară largă in miniexcavatoare, minidumpers si tractoare compacte. Pe baza listelor de compatibilitate ale pieselor pentru aceste motoare:

Miniexcavatoare Yanmar:

• VIO20-2, VIO20-3 (echipate cu motor 3TNE74-ENBV)

Miniexcavatoare Komatsu:

• PC20MRX, SK04J-2 (echipate cu motor Komatsu 3D74E)

Minidumpers:

• Hinowa HP2500 (motor Yanmar 3TNE74 YC, 24 PS, capacitate 2500 kg)

• Hinowa HP1500 (motor Yanmar 3TNE74, 24 PS, capacitate 1500 kg)

Tractoare compacte:

• John Deere 4100 (motor Yanmar 3TNE74-JK2, 20 HP)

• John Deere 4100 (motor Yanmar 3TNE74, 23 HP)

Alte aplicatii:

• Fiat-Kobelco E25SR (miniexcavator, motor Yanmar 3TNE74-N, 18 PS)

Instructiuni de Montaj

Montajul chiulasei necesita atentie deosebita pentru a asigura etansarea corecta si durabilitatea motorului. Iata pasii esentiali si specificatiile din manualul de service Yanmar TNE Series :

1. Pregatire

• Curatati perfect suprafata blocului motor — fara impuritati, zgarieturi sau resturi de garnitura veche

• Verificati planeitatea chiulasei; deformarile necesita rectificare sau inlocuire

• Folositi intotdeauna o garnitura de chiulasa noua (se schimba obligatoriu)

2. Montaj si Strangere

• Lubrifiati suruburile chiulasei cu ulei de motor

• Strangeti suruburile in secventa corecta conform schemei din manual

• Cuplu de strangere (3TNE74): 6.0 – 6.5 kgf·m (58.8 – 63.7 N·m / 43.4 – 47.0 ft-lbs)

3. Reglaj Supape (dupa montaj)

• Joc supape (la rece): 0.15 – 0.25 mm (0.0059 – 0.0098 inch) pentru admisie si evacuare

• Joc supape (alternativ, ViO20): 0.2 mm (0.0079 inch) la rece

• Reglati cand motorul este rece (obligatoriu)

4. Alte specificatii relevante (3TNE74)

• Avans injectie: 14° ± 1° BTDC

• Presiune compresie: 3.43 ± 0.1 MPa (35 ± 1 kgf/cm²) la 250 rpm

• Presiune injectie: 11.8 +1.0/-0 MPa (120 +10/-0 kgf/cm²)

5. Testare

• Verificati planeitatea chiulasei inainte de montaj

• Umpleti sistemul de racire cu amestec 50% apa / 50% antigel

• Porniti motorul, lasati sa circule, apoi opriti si verificati nivelul

Coduri OEM / Cross-Reference
