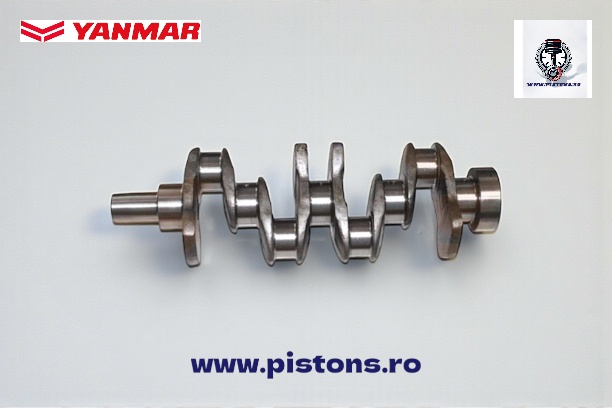

Vibrochen motor Yanmar 4TNE98 / 4TNV98 / Komatsu 4D98 - Cod 129902-21000

Descriere

Vibrochen nou, fabricat conform specificațiilor originale, destinat motoarelor diesel Yanmar din seria TNV și echivalenților Komatsu. Această piesă este compatibilă cu o gamă largă de motoare utilizate în echipamente compacte de construcții, stivuitoare și aplicații industriale.

Utilaje pe care se montează acest vibrochen:

Acest arbore cotit este proiectat pentru motoarele Yanmar 4TNE98 și 4TNV98, precum și pentru echivalentul Komatsu 4D98E. Motoarele din această familie sunt utilizate frecvent pe următoarele tipuri de utilaje:

• Excavatoare compacte: Komatsu PC75-1, PC75R-2, PC75R-2HD, PC80MR-3, PW75-1, PW75R-2

• Încărcătoare frontale: Komatsu WA75-3, WA85-3, WA90-3, WA95-3

• Încărcătoare compacte (skid steer): Komatsu CK20-1, CK25-1, CK30-1, CK35-1, SK1020-5, SK1026-5

• Buldozere: Komatsu D21A-8E0, D21P-8E0

• Stivuitoare: Komatsu FD20, FD25, FD30, FD35

• Alte aplicații: Hitachi ZX 60 excavator, Wacker Neuson 8003

Coduri OEM și Cross-Reference:

• OEM principal: 129902-21000

• Coduri înlocuite: 129908-21000, YM129902-21000, YM129908-21000, 12990221000, 12990821000

• Cross-Reference: E98 (cod turnare)

Specificații tehnice:

• Cursă: 110.00 mm

• Diametru fus principal: 65.00 mm

• Diametru fus bielă: 58.00 mm

• Diametru garnitură spate: 95.00 mm

• Greutate netă: aproximativ 23 kg

Instructiuni de montaj (recomandări generale):

1. Verificare pre-montaj: Curățați temeinic blocul motor și verificați alezajele lagărelor principale pentru uzură sau ovalizare. Inspectați vizual vibrochenul pentru fisuri sau deteriorări. Verificați canalele de ulei pentru a fi curate. Înainte de instalare, măsurați diametrul fusurilor principale și al fusurilor de bielă pentru a confirma că vibrochenul este de dimensiune standard .

2. Verificare joc axial: Înainte de montaj, verificați jocul axial al vibrochenului. Deplasați complet vibrochenul înainte și verificați cu comparatorul. Dacă jocul este peste limita admisă, înlocuiți lagărele de împingere.

3. Instalare lagăre: Curățați lagărele principale și instalați-le în blocul motor. Aplicați ulei de motor curat pe suprafața lagărelor. Instalați cu atenție vibrochenul, evitând zgârierea suprafețelor.

4. Strângere: Montați capacete lagărelor principale conform ordinii și cuplului specificat de producător. Cuplu șuruburi chiulasă (referință): 103.1 - 112.9 N·m (76 - 83 ft·lb) . Consultați manualul de service Yanmar 4TNV98/4TNE98 pentru cuplurile specifice lagărelor.

5. Verificare finală: Rotiți arborele pentru a verifica libertatea de rotație. Verificați jocul radial cu Plastigauge conform manualului de service Yanmar. Porniți motorul și lăsați-l la ralanti pentru a vă asigura că presiunea uleiului este corectă și nu există zgomote anormale.
