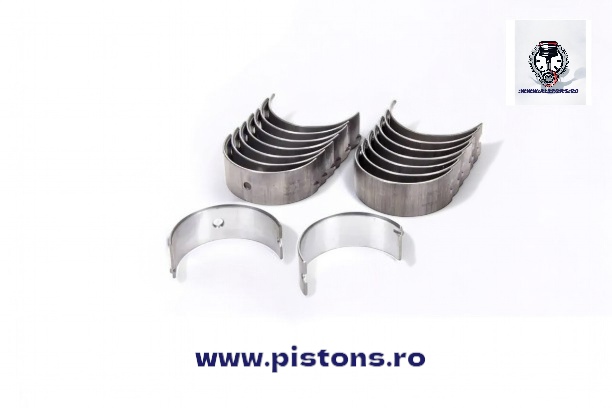

Cuzineti Palier Motor Yanmar 4TNV106 Komatsu S4D106 – STD – Cod OEM 723900-02800 – Set Complet

Setul de cuzineti palier (cuzineti vibrochen / main bearings) la cota standard (STD) este destinat motoarelor diesel Yanmar 4TNV106 / 4TNE106T și Komatsu 4D106 / S4D106. Acest set este compatibil cu codul OEM 723900-02800 (scris și YM723900-02800, 123900-02800, YM123900-02800) și reprezintă piesa de înlocuire directă pentru reparația sau recondiționarea motorului.

Specificații tehnice:

• Tip produs: Set cuzineti palier (main bearing set)

• Cota: STD (standard)

• Motore compatibile: Yanmar 4TNV106, 4TNV106T, 4TNE106D, 4TNE106T, Komatsu 4D106, 4D106T, S4D106

• Cod OEM: 723900-02800, YM723900-02800, 123900-02800, YM123900-02800

• Conținut set: 5 perechi de cuzineti (pentru lagarele principale)

• Diametru fus principal (Main Journal): aproximativ 75.702 – 75.712 mm

• Grosime cuzinet (STD): 2.488 – 2.503 mm

• Joc ulei standard: 0.052 – 0.082 mm

• Joc ulei limita maxima: 0.150 mm

• Greutate: aproximativ 0.45 kg

Utilaje și aplicații compatibile

Acest set de cuzineti palier este utilizat pe motoarele Yanmar 4TNV106 și Komatsu 4D106 montate pe următoarele utilaje:

Excavatoare Komatsu:

• PC95R-2, PW95R-2

• PC110R-1, PW110R-1

Buldoexcavatoare Komatsu (Backhoe Loader):

• WB91R-2, WB93R-2, WB97R-2, WB97S-2, WB98A-2

• WB140-2N, WB140PS-2N, WB150-2N, WB150AWS-2N, WB150PS-2N

Încărcătoare frontale Komatsu:

• WA115-3

Utilaje Takeuchi:

• TL150 (compact track loader)

Utilaje Gehl:

• 7600, 7800 (skid steer loader)

Ecrane hidraulice Komatsu:

• BM393, BM595, BM798

Alte aplicații:

• Generatoare și grupuri electrogene echipate cu motor Yanmar 4TNV106 sau Komatsu 4D106

• Rcg-Power: R-YM50, R-YM60

Instrucțiuni de montaj

1. Curățați și verificați fusurile vibrochenului – înainte de montaj, curățați temeinic fusurile principale ale vibrochenului. Verificați diametrul și ovalitatea acestora cu micrometrul. Fusurile trebuie să fie în limitele standard (aproximativ 75.702 – 75.712 mm) pentru a accepta cuzineti la cota STD.

2. Verificați cuzinetii noi – asigurați-vă că cuzinetii corespund codului 723900-02800 și că sunt la cota corectă (STD). Verificați că orificiile de ulei sunt libere și aliniate.

3. Montați cuzinetii în blocul motor – instalați cuzinetii în lagarele blocului motor și în capacele lagarelor principale. Asigurați-vă că clemele de fixare (tabs) intră corect în locașurile lor și că orificiile de ulei sunt aliniate cu canalele blocului.

4. Lubrifiați cuzinetii și fusurile – aplicați un strat subțire de ulei de motor curat sau pastă de asamblare (Molykote) pe suprafața cuzinetilor și pe fusurile vibrochenului.

5. Așezați vibrochenul – cu atenție, așezați vibrochenul în blocul motor, evitând deteriorarea fusurilor și a cuzinetilor.

6. Montați capacele lagarelor principale – așezați capacele peste fusuri, respectând marcajele de orientare și numerotarea. Capacele trebuie să se potrivească exact.

7. Verificați jocul cu foita de plumb – înainte de strângerea finală, verificați jocul dintre cuzineti și fus folosind foita de plumb (Plastigage). Jocul trebuie să se încadreze în toleranțele specificate (0.052 – 0.082 mm).

8. Strângeți șuruburile lagarelor principale – strângeți șuruburile capacelor la cuplul specificat în manualul de service Yanmar / Komatsu: 19.0 – 21.0 kgf·m (aproximativ 186 – 206 N·m). Nota: valorile exacte de cuplu trebuie consultate în manualul oficial de service.

9. Verificați jocul axial – măsurați cu comparatorul jocul axial al vibrochenului (End Play), care trebuie să se încadreze în intervalul standard.

10. Verificați rotația motorului – după montarea tuturor capacelor, rotiți manual vibrochenul pentru a vă asigura că se rotește liber, fără blocaje sau rezistență anormală.

11. Verificare finală – după reasamblarea completă a motorului, porniți și verificați existența zgomotelor anormale (bătăi metalice) care ar putea indica un joc incorect al cuzinetilor.

Important: Pașii de mai sus reprezintă instrucțiuni generale de montaj. Valorile specifice de cuplu și jocurile standard pentru motorul Yanmar 4TNV106 / Komatsu 4D106 trebuie obligatoriu consultate în manualul de service original.

De ce să alegi acest set de cuzineti de la Pistons.ro

• Piesă nouă, verificată dimensional

• Compatibilă cu o gamă variată de excavatoare, buldoexcavatoare și încărcătoare

• Cod OEM verificat pentru potrivire corectă

• Set complet pentru toate lagarele principale

Aplicații frecvente: Excavatoare Komatsu PC95R-2, PC110R-1, buldoexcavatoare WB93R-2, WB97S-2, încărcătoare WA115-3, Takeuchi TL150.

Pentru compatibilitate exactă, te rugăm să verifici codul motorului și codul OEM înainte de comandă. Consultă echipa Pistons.ro pentru asistență tehnică.
