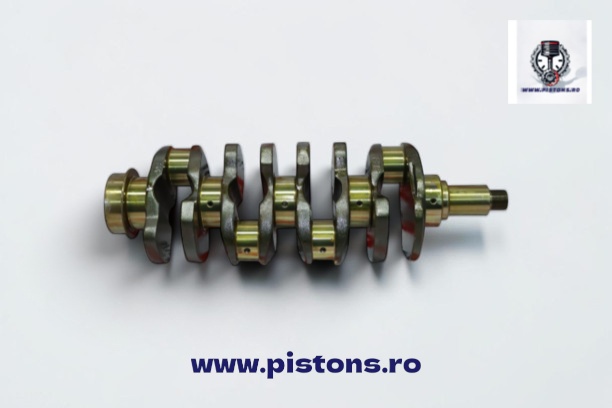

Vibrochen Motor Mitsubishi S4S – Cod OEM 32A20-00010 – Arbore Cotit Nou

Vibrochenul (arborele cotit) pentru motorul Mitsubishi S4S este o componenta esentiala a motorului, responsabila pentru transformarea miscarii liniare a pistonului in miscare de rotatie. Acest vibrochen este compatibil cu codul OEM 32A20-00010 (scris si 32A2000010) si este potrivit pentru o gama larga de utilaje echipate cu motorul Mitsubishi S4S.

Specificatii tehnice:

• Tip produs: Vibrochen / Arbore cotit

• Motor compatibil: Mitsubishi S4S / S4SD (4 cilindri, diesel, racit cu apa, 3331cm³)

• Cod OEM: 32A20-00010 / 32A2000010

• Cursa (Stroke): 120.00mm

• Diametru fus principal (Main Journal): 78.00mm

• Diametru fus biela (Crankpin Journal): 58.00mm

• Diametru simering spate (Rear Seal): 90.00mm

• Material: fonta nodulara / fonta alidata, tratament superficial de nitrurare + rulare

• Duritate: aproximativ HRC 45

• Greutate: aproximativ 32 kg

Utilaje si aplicatii compatibile

Acest vibrochen este utilizat pe motorul Mitsubishi S4S montat pe urmatoarele utilaje:

Stivuitoare Mitsubishi:

• Seria FD20, FD23, FD25, FD28, FD30, FD35A

• Model F18B, F18C

Stivuitoare Clark:

• F18B, F18C

• CDP20, CDP25, CDP30, CDP32

• CGP20, CGP20-30, CGP25, CGP30

Utilaje Caterpillar:

• Incarcatoare frontale (skid steer): 236B, 246B, 246C, 248B, 252B, 256C, 262B, 262C, 267B, 268B, 272C, 277B, 277C, 287B, 287C, 297C

• Incarcatoare compacte cu roti: 906H, 907H, 908H

• Stivuitoare: DP20N, DP25N, DP30K, DP30N, DP35N, P4000–P7000

Tractoare Mitsubishi:

• BD2H, BS3H, BD2H-T/W, FA500, BDSJ, BS3J

• MKM55, MKM65, MKM75, VG80, VR90

Alte aplicatii:

• Unele stivuitoare de origine asiatica (Hangcha, Heli, Baoli, EP, TEU) echipeaza de asemenea motorul S4S

Instructiuni de montaj

1. Marcati inainte de demontare – inainte de a demonta vibrochenul vechi, marcati pozitia pinionului de distributie, a volantului si a fuliei, pentru a asigura reasamblarea corecta.

2. Verificati dimensiunile fusurilor – inainte de montaj, confirmati ca fusurile principale (78.00mm) si fusurile de biela (58.00mm) corespund dimensiunilor standard. Daca prezinta uzura sau zgarieturi, rectificati la urmatoarea cota de reparatie.

3. Curatati si masurati – curatati temeinic canalele de ulei ale vibrochenului si suflati cu aer comprimat prin orificiile de ulei. Masurati ovalitatea si conicitatea fusurilor, asigurandu-va ca se incadreaza in tolerantele admise.

4. Montati cuzinetii principali – instalati cuzinetii in lagarele blocului motor, aplicand un strat subtire de vaselina de asamblare sau ulei. Asigurati-va ca orificiile de ulei ale cuzinetilor sunt aliniate cu canalele blocului.

5. Amplasati vibrochenul – asezati cu atentie vibrochenul in blocul motor, evitand deteriorarea fusurilor. Montati capacele lagarelor principale, respectand marcajele de directie si numerotarea.

6. Strangeti la cuplul specificat – strangeti suruburile capacelor principale in ordinea si la cuplul specificat in manualul de service Mitsubishi S4S. Nota: valorile exacte de cuplu trebuie consultate in manualul oficial de service.

7. Verificati jocul axial – masurati cu comparatorul jocul axial al vibrochenului (End Play), care trebuie sa se incadreze in intervalul standard.

8. Verificati rezistenta la rotatie – rotiti manual vibrochenul; acesta trebuie sa se invarta liber, fara blocaje. Daca intampinati rezistenta mare, verificati jocurile cuzinetilor.

9. Montati bielele si pistoanele – introduceti ansamblul piston-biela in cilindri, respectand orientarea capacului bielei si numerotarea, apoi strangeti suruburile bielei la cuplul specificat.

10. Montati simeringul spate – instalati un simering nou pe capatul din spate al vibrochenului (diametru 90.00mm), aplicand ulei si presandu-l uniform.

11. Montati volantul si fulia – dupa alinierea marcajelor, montati volantul si fulia vibrochenului, strangand suruburile la cuplul specificat.

12. Verificare finala – confirmati ca toate suruburile sunt stranse, vibrochenul se roteste liber si marcajele de distributie sunt aliniate. Dupa umplerea cu ulei, porniti motorul si verificati existenta zgomotelor anormale sau a scurgerilor.

Important: Pasii de mai sus reprezinta instructiuni generale de montaj. Valorile specifice de cuplu, jocurile standard si ordinea de strangere pentru motorul Mitsubishi S4S trebuie obligatoriu consultate in manualul de service original.

De ce sa alegi acest vibrochen de la Pistons.ro

• Piesa noua, verificata dimensional

• Compatibila cu o gama variata de stivuitoare, incarcatoare si tractoare

• Coduri OEM verificate pentru potrivire corecta

Aplicatii frecvente: Stivuitoare Mitsubishi seria FD, stivuitoare Clark, incarcatoare Caterpillar, tractoare Mitsubishi.

Pentru compatibilitate exacta, te rugam sa verifici codul motorului si codul OEM inainte de comanda. Consulta echipa Pistons.ro pentru asistenta tehnica.
