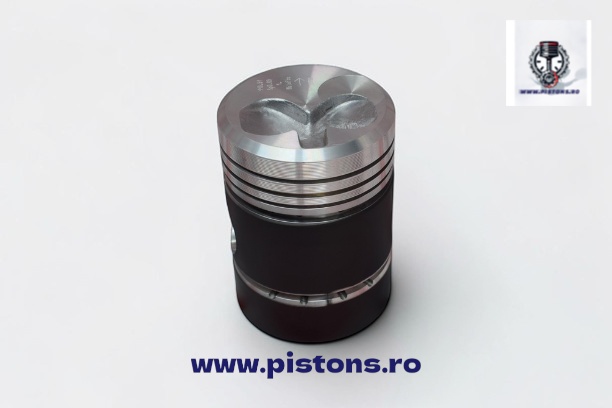

Piston Motor Deutz F1L514 F2L514 F3L514 F4L514 F6L514 F6L614 F8L614 F12L614 – Cod OEM 03358203, 03358209 – Piesă Nouă

Pistonul pentru motoarele Deutz din seria 514 și 614 este o componentă esențială a motorului, responsabilă pentru transmiterea forței rezultate din arderea combustibilului către bielă și vibrochen. Acest piston este compatibil cu codurile OEM 03358203 și 03358209 și este potrivit pentru o gamă largă de utilaje echipate cu motoarele Deutz F1L514, F2L514, F3L514, F4L514, F6L514, F6L614, F8L614 și F12L614.

Specificații tehnice:

• Tip produs: Piston complet (cu segmenți, bolț și inele de siguranță)

• Motore compatibile: Deutz F1L514, F2L514, F3L514, F4L514, F6L514, F6L614, F8L614, F12L614

• Coduri OEM: 03358203, 03358209

• Coduri alternative: 03358201, 03358207

• Diametru piston: 110.00mm

• Înălțime compresie: 87.00mm

• Diametru bolț piston: 40.00mm

• Lungime totală: 154.00mm

• Grosime segmenți: 3.00mm / 3.00mm / 3.00mm / 6.00mm / 6.00mm

• Material: fontă aliată de înaltă calitate cu inserție de fontă pentru primul segment

Utilaje și aplicații compatibile

Acest piston este utilizat pe motoarele Deutz seria 514 și 614 montate pe următoarele utilaje:

Tractoare Deutz:

• F1L514, F2L514, F3L514, F4L514, F6L514

• F6L614, F8L614, F12L614

Motoare staționare:

• Motoare industriale și agricole produse între 1957 și 1968

Aplicații generale:

• Tractoare agricole din seria 514 (denumite și „Stomkop" datorită designului cu botul plat)

• Utilaje agricole și industriale echipate cu motoare Deutz 514/614

Instrucțiuni de montaj

1. Curățați și verificați cilindrul – înainte de montaj, curățați temeinic cilindrul și verificați dacă prezintă uzură sau zgârieturi. Măsurați diametrul cilindrului pentru a confirma că pistonul de 110.00mm se potrivește corect.

2. Verificați jocul piston-cilindru – măsurați jocul dintre piston și cilindru cu un comparator. Jocul trebuie să se încadreze în toleranțele specificate de producător pentru motorul Deutz 514.

3. Montați segmenții pe piston – instalați segmenții de piston pe piston folosind un clește special pentru segmenți. Respectați ordinea corectă: segment de compresie 1 (3.00mm), segment de compresie 2 (3.00mm), segment de compresie 3 (3.00mm), segment raclor de ulei (6.00mm).

4. Orientați segmenții corect – asigurați-vă că deschiderile segmenților sunt decalate la 120° unul față de celălalt și că marcajul „TOP" de pe segmenți este orientat spre partea superioară a pistonului.

5. Montați bolțul pistonului – lubrifiați bolțul pistonului (40.00mm) și introduceți-l prin piston și bielă. Asigurați-vă că bolțul se potrivește corect și că inelele de siguranță (circlip) sunt instalate corespunzător.

6. Introduceți ansamblul piston-bielă – lubrifiați pereții cilindrului și introduceți ansamblul piston-bielă în cilindru. Folosiți un compresor de segmenți pentru a facilita introducerea.

7. Orientați pistonul corect – asigurați-vă că săgeata de pe piston (dacă există) sau marcajul de orientare este îndreptat spre partea frontală a motorului.

8. Montați capacul bielei – așezați capacul bielei peste fusul vibrochenului, respectând marcajele de orientare și numerotarea cilindrului.

9. Strângeți șuruburile bielei – strângeți șuruburile bielei la cuplul specificat în manualul de service Deutz 514. Nota: valorile exacte de cuplu trebuie consultate în manualul oficial de service.

10. Verificați rotația motorului – rotiți manual vibrochenul pentru a vă asigura că ansamblul se rotește fără rezistență anormală.

11. Verificare finală – după montarea tuturor componentelor, porniți motorul și verificați existența zgomotelor anormale, a vibrațiilor sau a consumului excesiv de ulei.

Important: Pașii de mai sus reprezintă instrucțiuni generale de montaj. Valorile specifice de cuplu și jocurile standard pentru motoarele Deutz seria 514/614 trebuie obligatoriu consultate în manualul de service original.

De ce să alegi acest piston de la Pistons.ro

• Piesă nouă, verificată dimensional

• Compatibilă cu o gamă variată de tractoare și motoare staționare Deutz

• Coduri OEM verificate pentru potrivire corectă

• Include segmenți, bolț piston și inele de siguranță

Aplicații frecvente: Tractoare Deutz seria 514 și 614, motoare staționare Deutz, utilaje agricole echipate cu motoare F1L514–F12L614.

Pentru compatibilitate exactă, te rugăm să verifici codul motorului și codul OEM înainte de comandă. Consultă echipa Pistons.ro pentru asistență tehnică.
