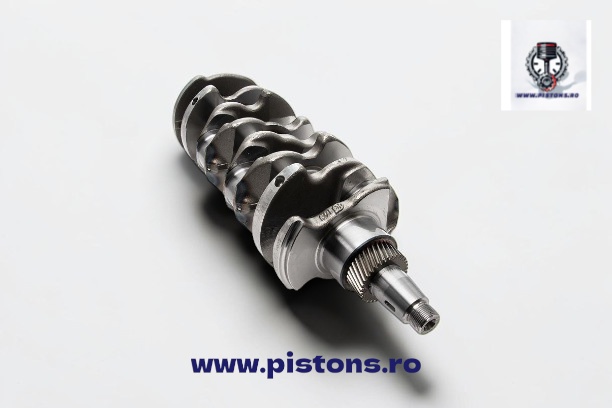

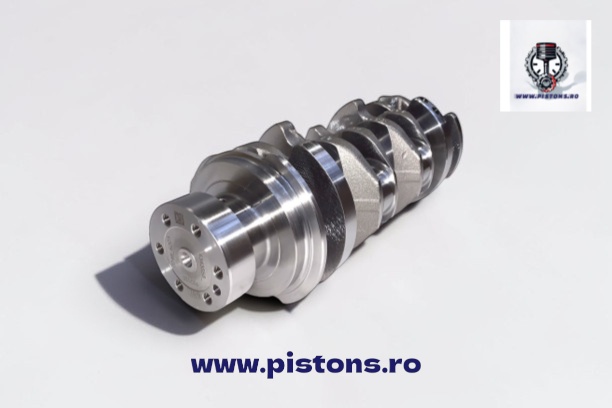

Vibrochen motor Perkins 104-22 / 404C-22 / 404D-22 / 404F-22 / Caterpillar 3024 / C2.2 / Shibaura N844L / Volvo D2 - Cod 115256990

Vibrochen nou, fabricat conform specificațiilor originale, destinat motoarelor diesel Perkins din seria 400 și echivalenților lor. Această piesă este compatibilă cu o gamă largă de motoare utilizate în echipamente compacte de construcții, agricole, industriale și aplicații marine.

Utilaje pe care se montează acest vibrochen:

Acest arbore cotit este proiectat pentru motoarele Perkins 104-22, 404C-22, 404D-22, 404F-22, precum și pentru echivalentele lor: Caterpillar 3024, 3024T, C2.2, C2.2T, Shibaura N844L și Volvo Penta D2-55, D2-60, D2-75. Motoarele din această familie sunt utilizate frecvent pe următoarele tipuri de utilaje:

• Excavatoare compacte: JCB 55Z-1 (Stage 3A: 404D-22 / Tier 4 Final) , Takeuchi TW50, TW60, TS50R, TS50V, TS60R, TS60V

• Încărcătoare compacte: Case SR130, SR150, SR160, SR175, SV185, L213, L215, L216, L218, L220, C175

• Aplicații marine: Volvo Penta D2-55, D2-60, D2-75 (versiunea marinizată a motorului Perkins 404)

• Generatoare și echipamente industriale: Genie, platforme de lucru, turnuri de iluminat, compresoare

Coduri OEM și Cross-Reference:

• OEM principal: 115256990, 115256750, 115256751

• Coduri Caterpillar: 3081851, 3081852

• Coduri Volvo Penta: 21188943, 1541201, 3583549

• Coduri Shibaura: U15256990, SBA115256751

• Coduri FG Wilson: 20000-15318

• Coduri CNH: SBAT430998

• Cross-Reference: P771

Specificații tehnice:

• Cursă: 100.00 mm

• Diametru fus principal: 68.00 mm

• Diametru fus bielă: 52.00 mm

• Diametru garnitură spate: 90.00 mm

• Greutate: aproximativ 24 kg

Instructiuni de montaj (recomandări generale):

1. Verificare pre-montaj: Curățați temeinic blocul motor și verificați alezajele lagărelor principale pentru uzură sau ovalizare. Verificați jocul radial cu ajutorul unui micrometru și comparator. Asigurați-vă că supapa de refulare a uleiului a fost demontată înainte de montajul vibrochenului .

2. Lubrifiere: Ungeți generous fuzetele vibrochenului și cuzineții cu ulei de motor curat înainte de instalare.

3. Instalare lagăre: Poziționați semicuzineții superiori în blocul motor. Asigurați-vă că orificiile de ulei din lagăre se aliniază cu orificiile de ulei din blocul motor . Așezați vibrochenul cu atenție, evitând zgârierea suprafețelor.

4. Strângere: Montați capacete lagărelor conform ordinii și cuplului specificat de producător:

   • Șuruburi capac lagăr principal (404C-22/404D-22): 52 Nm

   • Șuruburi lagăr în bloc (allen): 27 Nm

5. Etansare: Instalați garnitura de etanșare spate și verificați jocul axial al vibrochenului. Verificați jocul radial cu Plastigauge conform manualului de service Perkins Seria 400 .

6. Verificare finală: După montaj, rotiți arborele pentru a verifica libertatea de rotație. Porniți motorul și lăsați-l la ralanti pentru a vă asigura că presiunea uleiului este corectă și nu există zgomote anormale.
