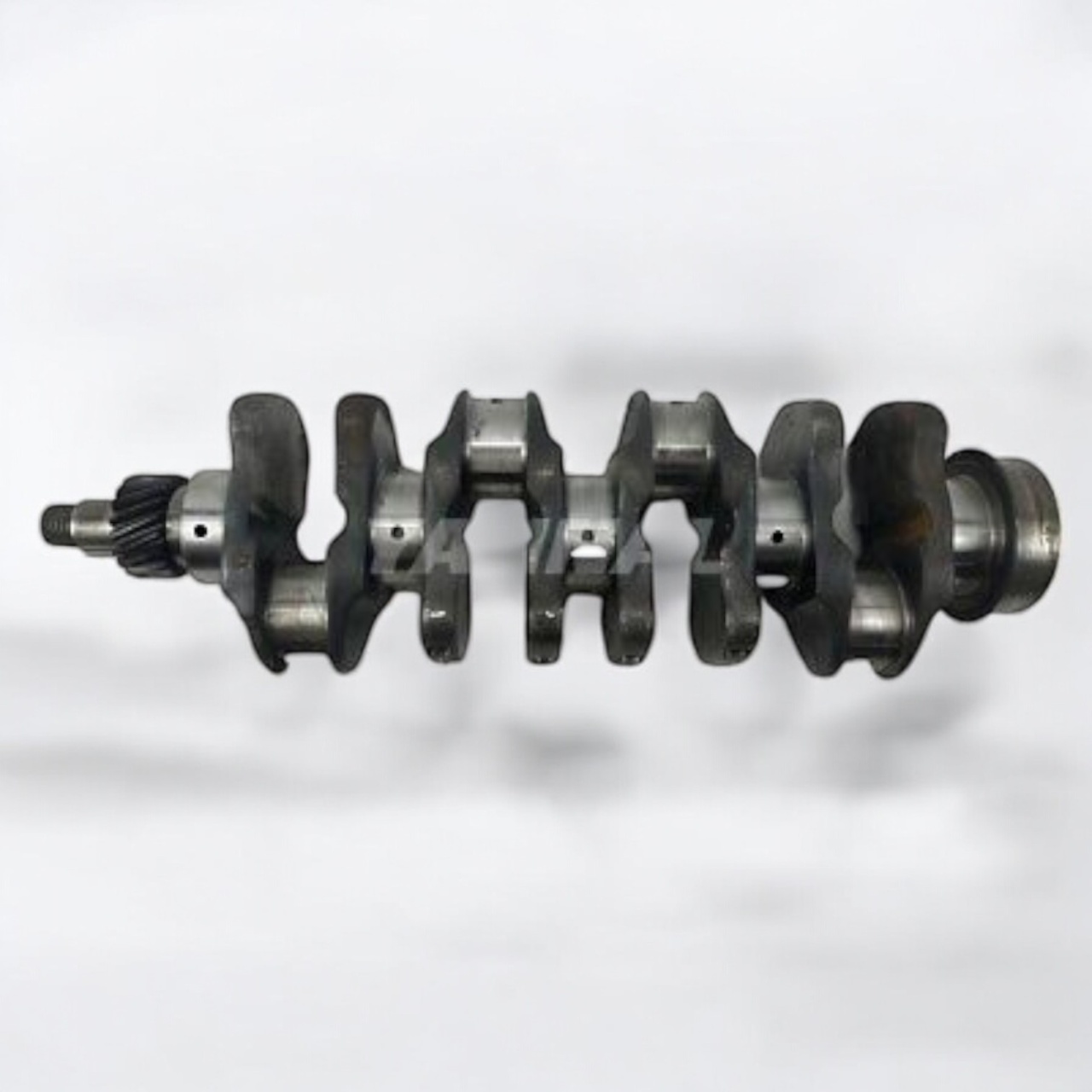

Vibrochen Motor Mitsubishi S4Q / S4Q2 / S4Q2-T - 32C01-12100

Prezentare generală

Vibrochen din oțel forjat de înaltă rezistență, proiectat ca înlocuitor direct pentru motoarele diesel Mitsubishi S4Q, S4Q2 și S4Q2-T. Fabricat din oțel aliat 42CrMo, cu fusuri călite prin inducție la duritate HRC 50-55, rezistă la solicitări torsionale extreme și la oboseală termică. Este soluția ideală pentru utilaje compacte de construcții, stivuitoare și grupuri electrogene.

Coduri de produs compatibile

Acest vibrochen înlocuiește următoarele coduri OEM de referință:

• 32C01-12100 (cod principal)

• 32C01-02100 (referință încrucișată)

• 32C0102100 (format alternativ)

Material și construcție

Spre deosebire de alternativele din fontă turnată, acest vibrochen utilizează oțel forjat 42CrMo pentru integritate structurală superioară. Călirea prin inducție creează un strat dur de 3,0–5,0 mm la suprafața fusurilor, rezistând la zgâriere și uzură în medii prăfoase. Razele de racordare sunt laminate de precizie pentru a disipa concentrațiile de stres și a preveni fisurile microscopice.

Utilaje compatibile

Familia de motoare Mitsubishi S4Q și S4Q2 este utilizată pe scară largă. Acest vibrochen este verificat pentru următoarele aplicații:

Caterpillar (CAT)

• Excavator compact 304C CR

• Excavator midi 305C CR

• Încărcător compact pe roți 904B

• Încărcător compact pe roți 904H

Terex

• Excavatoare TC48, TC51, TC60, TC65

• Excavator HR18

Stivuitoare Mitsubishi

• Seria FD15, FD18, FD20, FD25 cu anvelope pneumatice

Grupuri electrogene și aplicații industriale

• SDMO / Broadcrown T20U, T22K

• BCM 22-60SP

• Doosan G25

• Turnuri de iluminat Magnum

Platforma S4Q2 este de asemenea folosită pe scară largă în mașini agricole și generatoare cu viteză variabilă (inverter), confirmând versatilitatea sa în aplicații solicitante.

Instrucțiuni de montaj

Instalarea corectă este critică pentru a preveni dezalinierea fusurilor și defectarea prematură a lagărelor. Specificațiile de cuplu de mai jos sunt preluate din manualul de service pentru motoarele diesel din seria Mitsubishi SQ:

1. Șuruburi capac lagăr principal: strângeți uniform la 83 ± 5 N·m (8,5 ± 0,5 kgf·m / 61 ± 4 lbf·ft), urmând secvența încrucișată din fabrică.

2. Piulițe capac bielă: strângeți uniform la 54 ± 5 N·m (5,5 ± 0,5 kgf·m / 40 ± 4 lbf·ft).

3. Șuruburi de blocare fulie vibrochen: șuruburile de blocare de la capătul posterior (M12 × 1,25 mm) mențin vibrochenul în timpul instalării fuliei. Aplicați ulei de motor pe suprafața de rulare a simeringului fuliei înainte de montaj.

4. Piulița fuliei vibrochen: după instalarea fuliei aliniate cu cheile, strângeți piulița cu șaibă la 392 ± 10 N·m (40 ± 1 kgf·m / 289 ± 7 lbf·ft).

Verificare: după asamblare, rotiți manual vibrochenul pentru a confirma funcționarea lină, fără blocaje, înainte de a continua asamblarea finală a motorului.

Specificații tehnice

Acest vibrochen oferă calibrare OEM exactă pentru montaj plug-and-play, asigurând jocuri precise ale lagărelor și retenția optimă a presiunii uleiului la instalare.
