Segmenți Motor Yanmar 3TN84 / 3TNE84 / 4TNE84 / Komatsu 3D84 / 4D84E - STD 84mm - Cod 129350-22090

Descriere

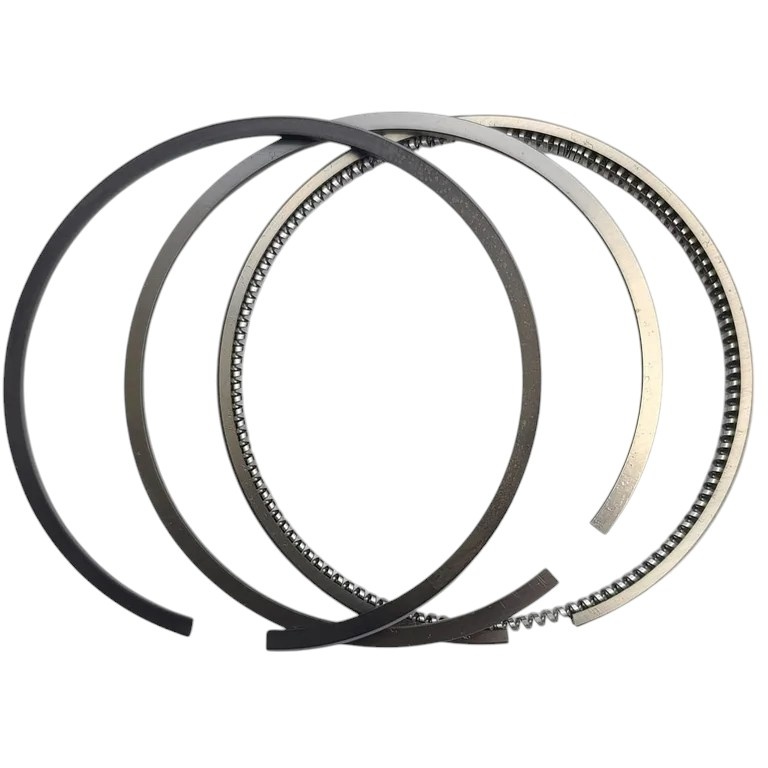

Set segmenți piston (piston rings), cotă standard (STD 84mm), fabricați din oțel aliat de înaltă calitate cu tratament termic, destinați motoarelor diesel Yanmar 3TN84, 3TNE84, 4TNE84 și Komatsu 3D84, 4D84E. Acești segmenți asigură etanșarea optimă a camerei de ardere, controlul consumului de ulei și transferul eficient de căldură de la piston la cilindru.

Utilaje pe care se montează acești segmenți:

Acești segmenți piston sunt proiectați pentru motoarele Yanmar 3TN84, 3TN84L, 3TN84E, 3TNE84, 4TNE84, precum și pentru echivalentele Komatsu 3D84E, 4D84E . Motoarele din această familie sunt utilizate frecvent pe următoarele tipuri de utilaje:

• Excavatoare: Takeuchi TB035, TB030, TB045; Kobelco SK027, SK032

• Tractoare: John Deere 870, 955, 1070

• Tractoare compacte Yanmar: YM276, YM2202, YM2220, YM2301, YM2310, YM2310D, YM2402, YM2420

• Combine Yanmar: CA355, CA300

• Generatoare Yanmar: YAG12S-3

• Alte aplicații: încărcătoare compacte, cilindri compactor Rammax RW 3002

Coduri OEM și Cross-Reference:

• OEM principal: 129350-22090, 12935022090

• OEM alternativ: 129367-22090, 129002-22500, 129105-22500

• Cross-Reference: RS36060, RS-36060

• Coduri John Deere: AM878245

Specificații tehnice:

• Diametru nominal: 84.00 mm (STD)

• Grosime segmenți: 2.0 x 2.0 x 4.0 mm

• Cotă: STD (standard)

• Cantitate set: Set complet pentru 1 cilindru

• Cantitate necesară: 3 seturi pentru Yanmar 3TN84/3TNE84 (3 cilindri); 4 seturi pentru Yanmar 4TNE84 (4 cilindri)

• Material: Oțel aliat de înaltă calitate cu tratament termic

Instructiuni de montaj (recomandări generale):

1. Verificare pre-montaj: Curățați temeinic canalele segmentului din piston, îndepărtând depunerile de carbon. Verificați dacă canalele nu prezintă uzură sau deformări. Măsurați jocul lateral al segmentului în canal cu ajutorul unui lere. Verificați jocul la capetele segmentului (end gap) prin introducerea segmentului în cilindru.

2. Instalarea segmentului: Instalați segmenții pe piston folosind un instrument pentru segmenți (piston ring expander). Asigurați-vă că marcajul producătorului (de obicei "TOP" sau un punct) este orientat spre partea superioară a pistonului.

3. Poziționarea jocurilor: Poziționați jocurile segmentului la 120° unul față de celălalt și la 45° față de direcția bolțului pistonului.

4. Instalarea pistonului în cilindru: Aplicați ulei de motor pe pereții cilindrului și pe segmenți. Folosiți un compresor pentru segmenți pentru a introduce pistonul cu atenție în cilindru.

5. Verificare finală: Rotiți vibrochenul pentru a verifica libertatea de rotație. Porniți motorul și verificați presiunea uleiului și eventualele zgomote anormale.

Simptome ale segmenților de piston uzați:

• Consum ridicat de ulei motor

• Pierdere de compresie și putere

• Fum excesiv la evacuare (albastru sau negru)

• Consum crescut de combustibil

• Dificultăți la pornire
