Cuzineți Bielă Motor Kubota V3300 / V3600 / V3800 - Cota STD - Cod 1C020-22312

Descriere

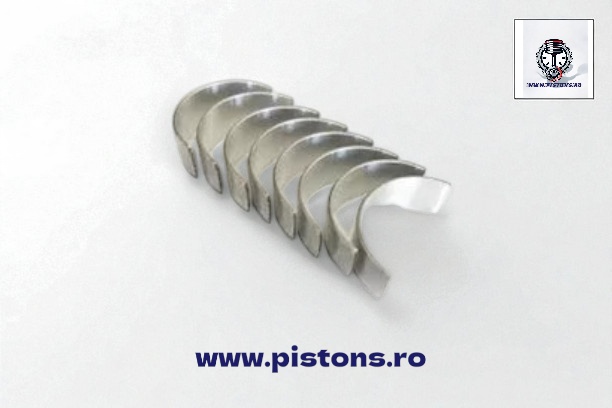

Set cuzineți bielă (connecting rod bearings), cotă standard (STD), fabricați din aliaj trimetalic de înaltă densitate, destinați motoarelor diesel Kubota V3300, V3600 și V3800. Această cotă este utilizată atunci când arborele cotit se află în dimensiunile originale, fără a necesita rectificare, asigurând jocul corect de ulei și funcționarea optimă a motorului .

Utilaje pe care se montează acești cuzineți:

Acești cuzineți bielă sunt proiectați pentru motoarele Kubota V3300, V3300-DI, V3300T, V3600, V3800, V3800-DI-T și V3800T . Motoarele din această familie sunt utilizate frecvent pe următoarele tipuri de utilaje:

• Tractoare agricole: Kubota M6800, M8200, M8540, M9000, M9540, M95, M96, M100X, M105, M108, M110, M5-091, M5-111, M4N-071

• Încărcătoare compacte (skid steer): Bobcat A300, S220, S250, S300, T250, T300, T770, T870

• Încărcătoare cu roți: Kubota SVL90, SVL90-2, SVL95-2S; Gehl CTL85

• Excavatoare: Kubota KX080-3

• Stivuitoare: Hyundai 20D-7, 25D-7, 30D-7, 33D-7

• Încărcătoare Hyundai: HSL800-7, HSL1200T, HSL1500T

Coduri OEM și Cross-Reference:

• OEM principal: 1C020-22312, 1C02022312

• OEM alternativ: 1C020-22313, 1C020-22334, 1C020-22311, 1C010-22310, 1C010-22312, 1C020-22310, 1C010-22320

• Coduri Bobcat: 6680730, 6680731

• Cross-Reference: XJBT-02012, XJBT-02011

Specificații tehnice:

• Cotă: STD (standard)

• Diametru maneton: 53 mm

• Lățime: 25 mm

• Material: Aliaj trimetalic Heavy Duty

• Cantitate: Set pentru 4 cilindri (8 bucăți)

Instructiuni de montaj (recomandări generale):

1. Verificare pre-montaj: Măsurați diametrul manetoanelor arborelui cotit pentru a confirma că acestea se află în cota standard (53 mm). Dacă arborele prezintă zgârieturi fine sau uzură, este recomandată rectificarea și utilizarea cotei de reparație R1 (+0.25mm) sau R2 (+0.50mm) . Curățați temeinic bielele și capacete acestora, verificând canalele de ulei să fie libere.

2. Instalarea cuzineților: Poziționați semicuzineții superiori în bielă și semicuzineții inferiori în capacul bielei. Asigurați-vă că orificiile de ulei din cuzineți se aliniază cu orificiile din bielă. Aplicați ulei de motor curat pe suprafața cuzineților.

3. Montarea bielei: Ungeți manetonul vibrochenului cu ulei de motor. Așezați biela pe maneton, apoi montați capacul bielei. Verificați ca marcajele de aliniere să corespundă.

4. Strângere: Strângeți șuruburile bielei în două etape (jumătate din cuplu, apoi cuplul complet). Consultați manualul de service Kubota V3300/V3600/V3800 pentru valorile exacte ale cuplului de strângere.

5. Verificare joc radial: Folosiți Plastigauge pentru a verifica jocul radial dintre cuzineți și maneton. Jocul trebuie să fie conform specificațiilor producătorului. Dacă jocul este incorect, verificați cota arborelui cotit și dimensiunea cuzineților.

6. Verificare finală: Rotiți vibrochenul pentru a verifica libertatea de rotație. Porniți motorul și lăsați-l la ralanti pentru a verifica presiunea uleiului și eventualele zgomote anormale.

Simptome ale cuzineților de bielă uzați:

• Ciocănit metalic constant provenind din partea inferioară a motorului

• Presiune scăzută a uleiului

• Zgomot care se accentuează la accelerare

• Vibrații anormale ale motorului
