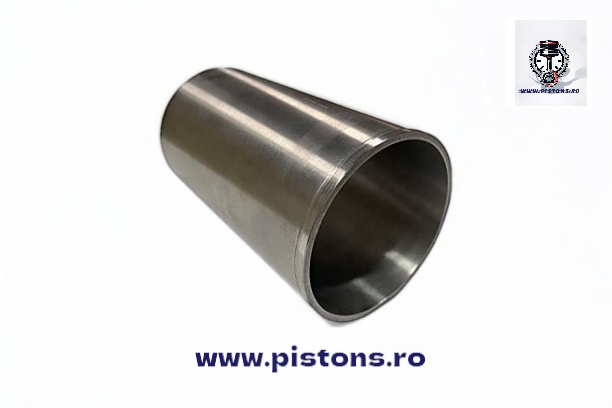

Camasa Cilindru Motor Yanmar 4TNV106 Komatsu S4D106 – Cod OEM 123900-02930, 123900-23600, 123900-02340 – Nefinisata

Descriere

Camașa de cilindru (cylinder liner / cylinder sleeve) pentru motorul Yanmar 4TNV106 și Komatsu 4D106 este o componentă esențială supusă uzurii, care asigură suprafața de lucru a pistonului și etanșarea camerei de ardere. Acest produs este compatibil cu codurile OEM 123900-02930, 123900-23600 și 123900-02340 și este livrat ca semifabricat, necesitând prelucrare finală (alezare/honuire) după montaj.

Specificații tehnice:

• Tip produs: Camașă cilindru (semifabricat)

• Motore compatibile: Yanmar 4TNV106, 4TNV106T, 4TNE106, 4TNE106T, Komatsu 4D106, 4D106T, S4D106

• Coduri OEM: 123900-02930, 123900-23600, 123900-02340

• Diametru interior (bore): 106.00 mm

• Diametru exterior (OD): 109.50 mm

• Lungime: 206 mm

• Dimensiune finală după honuire: 106.000 – 106.030 mm

• Cota de reparație (0.25mm): 106.250 – 106.280 mm

• Ovalitate admisă: 0.01 mm sau mai puțin

• Unghi de honuire: specificat în manualul de service

Nota: Camașa este livrată ca semifabricat. După presare în blocul motor, este necesară alezarea și honuirea la dimensiunea finală specificată.

Utilaje și aplicații compatibile

Acest set de camași cilindru este utilizat pe motoarele Yanmar 4TNV106 și Komatsu 4D106 montate pe următoarele utilaje:

Excavatoare Komatsu:

• PC95R-2, PW95R-2

• PC110R-1, PW110R-1

Buldoexcavatoare Komatsu (Backhoe Loader):

• WB91R-2, WB93R-2, WB97R-2, WB97S-2, WB98A-2

• WB140-2N, WB140PS-2N, WB150-2N, WB150AWS-2N, WB150PS-2N

Încărcătoare frontale Komatsu:

• WA115-3, WA90-3, WA95-3

Utilaje Takeuchi:

• TL150 (compact track loader)

• TB125, TB135, TB145

Excavatoare Yanmar:

• SV100, SV100-2

Alte aplicații:

• Gehl: 7600, 7800 (skid steer)

• Rcg-Power: R-YM50, R-YM60

• Ecrane hidraulice Komatsu: BM393, BM595, BM798

Instrucțiuni de montaj

1. Verificați blocul motor – înainte de montaj, curățați temeinic alezajul blocului motor și verificați dacă prezintă uzură, fisuri sau deformări. Măsurați diametrul interior al alezajului pentru a confirma că camașa de 109.50mm se potrivește corect.

2. Verificați camașa nouă – asigurați-vă că camașa corespunde codurilor OEM și că nu prezintă deteriorări. Camașa este semifabricat, deci diametrul interior este mai mic decât dimensiunea finală.

3. Răciți camașa (opțional) – pentru o presare mai ușoară, camașa poate fi răcită (de exemplu, în azot lichid sau congelator) pentru a reduce diametrul exterior. De asemenea, blocul motor poate fi încălzit uniform.

4. Presarea camașei – utilizați o presă hidraulică pentru a presa camașa în alezajul blocului motor. Asigurați-vă că intrarea este perpendiculară și că camașa nu se deformează. Camașa trebuie să intre complet până la umăr.

5. Alezarea și honuirea – după presare, realizați alezarea și honuirea camașei la dimensiunea finală specificată: 106.000 – 106.030 mm . Unghiul de honuire și rugozitatea suprafeței trebuie să respecte specificațiile producătorului.

6. Verificați dimensiunile finale – măsurați diametrul interior, ovalitatea (max. 0.01 mm) și conicitatea . Camașa trebuie să fie perfect cilindrică și perpendiculară pe axa vibrochenului.

7. Curățați temeinic – după honuire, curățați camașa cu apă caldă și săpun pentru a îndepărta toate reziduurile de la honuire. Uscați și aplicați un strat de ulei pentru a preveni ruginirea.

8. Verificați potrivirea pistonului – verificați jocul dintre piston și camașă. Jocul trebuie să se încadreze în toleranțele specificate de producător pentru motorul Yanmar 4TNV106 / Komatsu 4D106.

9. Verificare finală – după reasamblarea completă a motorului, porniți și verificați existența zgomotelor anormale, a consumului excesiv de ulei sau a emisiilor excesive.

Important: Pașii de mai sus reprezintă instrucțiuni generale de montaj. Valorile specifice de alezare, honuire și joc pentru motorul Yanmar 4TNV106 / Komatsu 4D106 trebuie obligatoriu consultate în manualul de service original.

De ce să alegi această camașă de cilindru de la Pistons.ro

• Piesă nouă, semifabricat de calitate superioară

• Compatibilă cu o gamă variată de excavatoare, buldoexcavatoare și încărcătoare

• Coduri OEM verificate pentru potrivire corectă

• Dimensiuni standard: 106mm x 109.5mm x 206mm

Aplicații frecvente: Excavatoare Komatsu PC95R-2, PC110R-1, buldoexcavatoare WB93R-2, WB97S-2, încărcătoare WA115-3, Takeuchi TL150, excavatoare Yanmar SV100.

Pentru compatibilitate exactă, te rugăm să verifici codul motorului și codul OEM înainte de comandă. Consultă echipa Pistons.ro pentru asistență tehnică.
