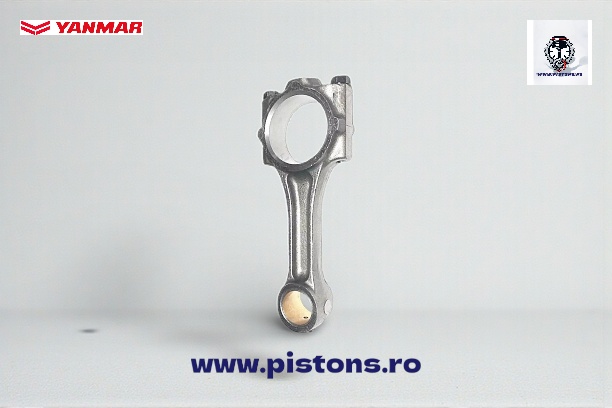

Bielă motor Yanmar 4TNE94 / 4TNE98 / 4TNV98 / Komatsu 4D94 / 4D98 - Cod 129900-23000

Descriere

Bielă nouă, fabricată conform specificațiilor originale, destinată motoarelor diesel Yanmar din seria TNV și echivalenților Komatsu. Această piesă este compatibilă cu o gamă largă de motoare utilizate în echipamente compacte de construcții, stivuitoare și aplicații industriale.

Utilaje pe care se montează această bielă:

Această bielă este proiectată pentru motoarele Yanmar 4TNE94, 4TNE98, 4TNV94L, 4TNV98, 4TNV98T, precum și pentru echivalentele Komatsu 4D94E, 4D94LE, 4D98E, S4D98E. Motoarele din această familie sunt utilizate frecvent pe următoarele tipuri de utilaje:

• Excavatoare: Doosan Solar 55-V Plus, Hyundai Robex 55-3, Robex 55W-3

• Stivuitoare: Komatsu FD20, FD20T, FD25, FD30, FD30T-14, P60-BXD

• Încărcătoare frontale: Komatsu WA65-3, WA65PT-3, WA75-3, WA90-3, WA95-3

• Încărcătoare compacte (skid steer): Komatsu SK1020-5, SK1020-5N, SK1026-5, SK1026-5N, CK30-1, CK35-1

• Buldozere: Komatsu D20A-8, D20P-8, D20PL-8, D20PLL-8, D21A-8E0, D21P-8

• Buldoexcavatoare: Komatsu WB70A-1

• Generatoare: Atlas Copco QAS28

• Tractoare agricole: Landini Trekker 60F

Coduri OEM și Cross-Reference:

• OEM principal: 129900-23000, YM129900-23000, 12990023000, YM12990023000

• OEM alternativ: 129900-23001, Y129900-23001, YM129900-23001

• Coduri turnare: E98

Specificații tehnice:

• Diametru bolț (small end): 30.00 mm

• Lungime centru-centru: 169.00 mm

• Lungime fascicul: 123.50 mm

• Diametru alezaj cuzinet: 61.00 mm

• Lățime: 31.70 mm

Instructiuni de montaj (recomandări generale):

1. Verificare pre-montaj: Curățați temeinic biela și verificați dacă prezintă fisuri sau deteriorări. Verificați alezajul cuzinetului pentru uzură sau ovalizare. Asigurați-vă că orificiile de ulei sunt curate.

2. Orientarea pistonului și bielei: Marcajul de identificare al pistonului (stampilat pe partea superioară) trebuie să fie orientat spre partea pompei de injecție a motorului. Marcajul în relief de pe bielă trebuie să fie orientat spre volantul motorului .

3. Instalarea cuzineților: Instalați cuzineții în bielă și în capacul bielei. Aplicați un strat generos de ulei de motor curat pe cuzineți și pe fusul bielei al vibrochenului .

4. Montarea capacului și strângerea: Aplicați un strat subțire de ulei curat pe șuruburile capacului bielei. Montați capacul bielei și strângeți șuruburile în două etape (1/2 din cuplu, apoi cuplul complet). Consultați tabelul de cupluri specific motorului Yanmar 4TNE98/4TNV98 pentru valorile exacte .

5. Verificare finală: Rotiți vibrochenul pentru a verifica libertatea de rotație. Asigurați-vă că jocul radial este conform specificațiilor. Porniți motorul și lăsați-l la ralanti pentru a verifica presiunea uleiului și eventualele zgomote anormale.
